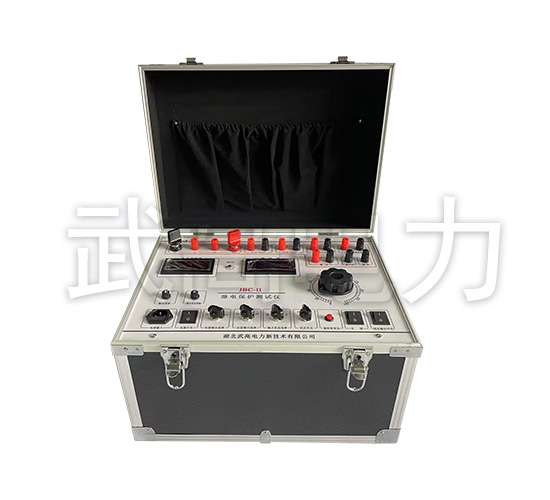

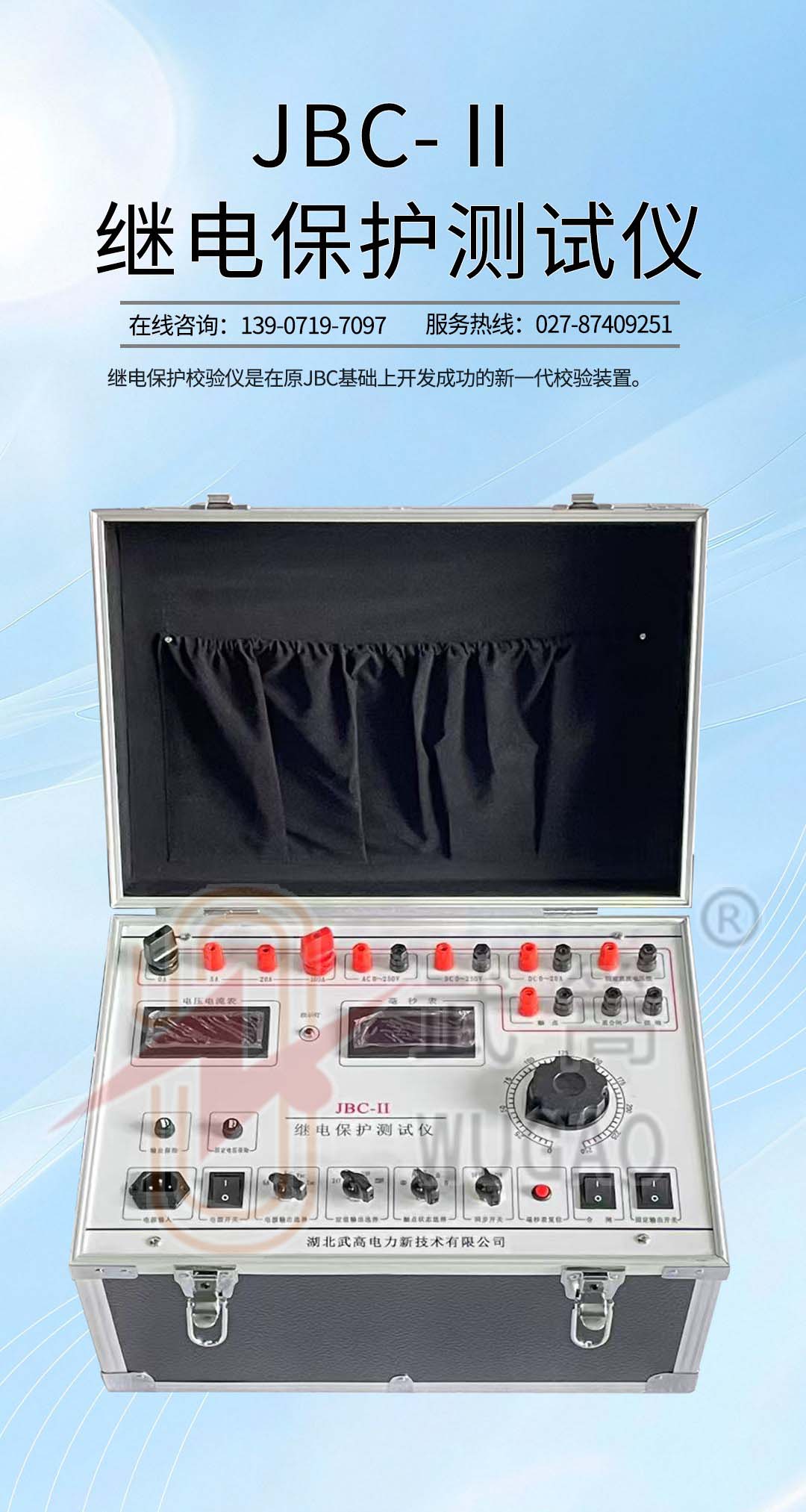

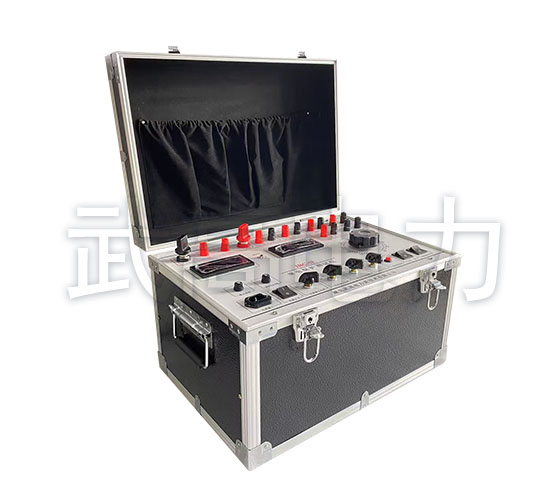

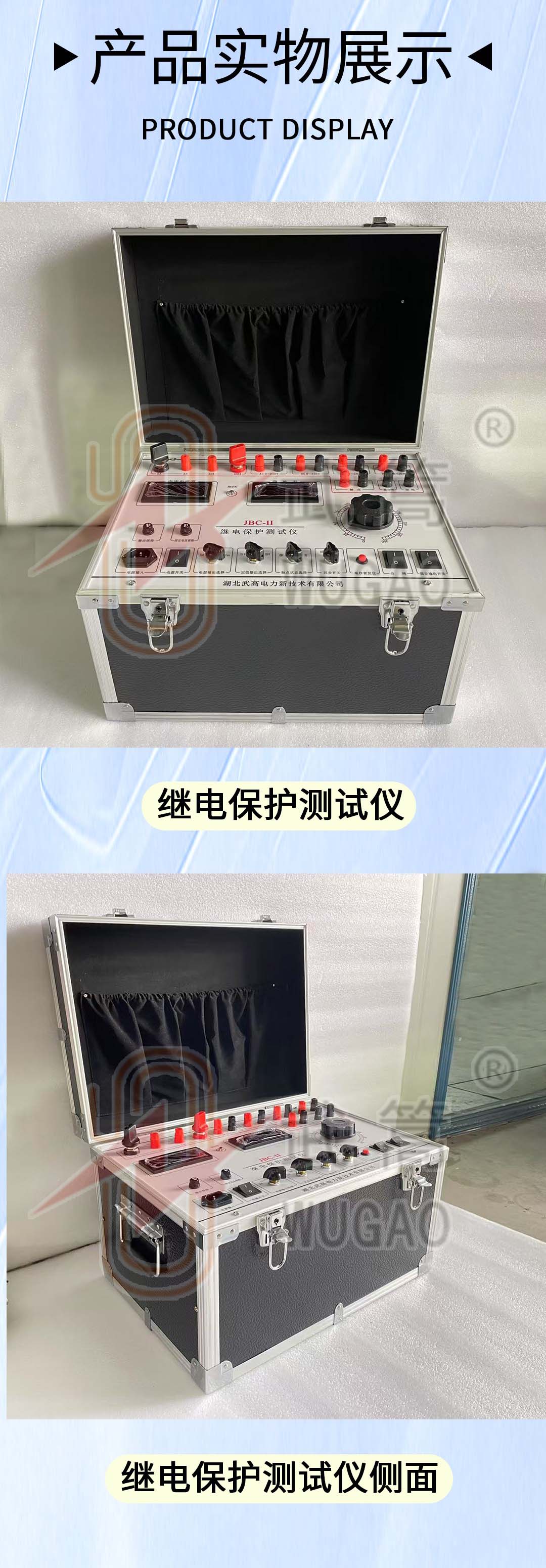

JBC-II单相继电保护测试仪

产品用途

用于电磁式继电器单相动作试验。

产品优点

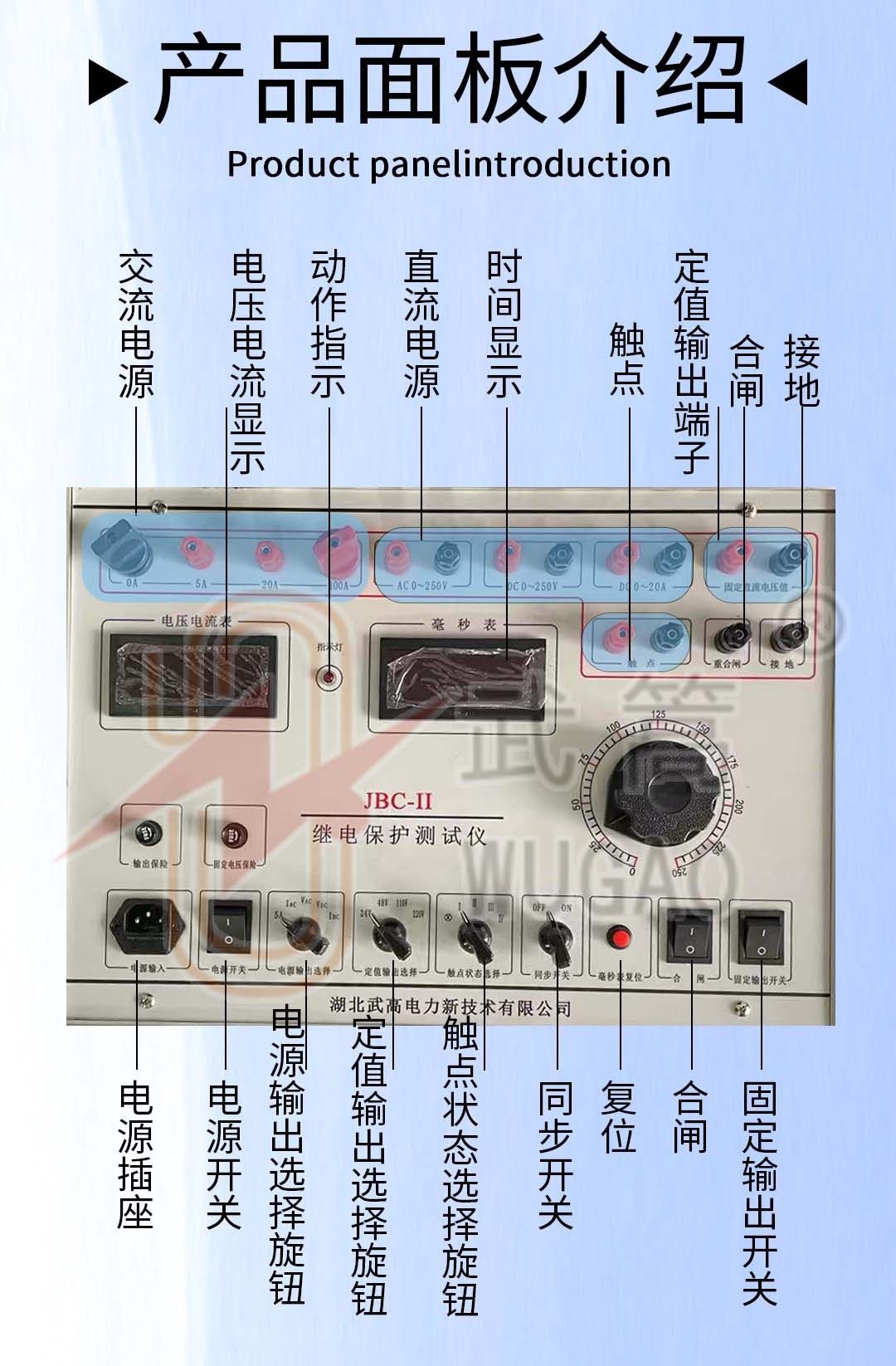

各项校验且面板布置精巧，操作简便。

直流参数

直流电流：0～20A可调；直流电压：0～250V可调

交流参数

交流电流：0～100A可调（可定做200A）；交流电压：0～250V可调

定值输出直流电压

 24V  48V  110V  220V




客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770
QQ:1931151360
  • 产品介绍
  • 配置参数
  • 产品详情
  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品简介 Product Introduction

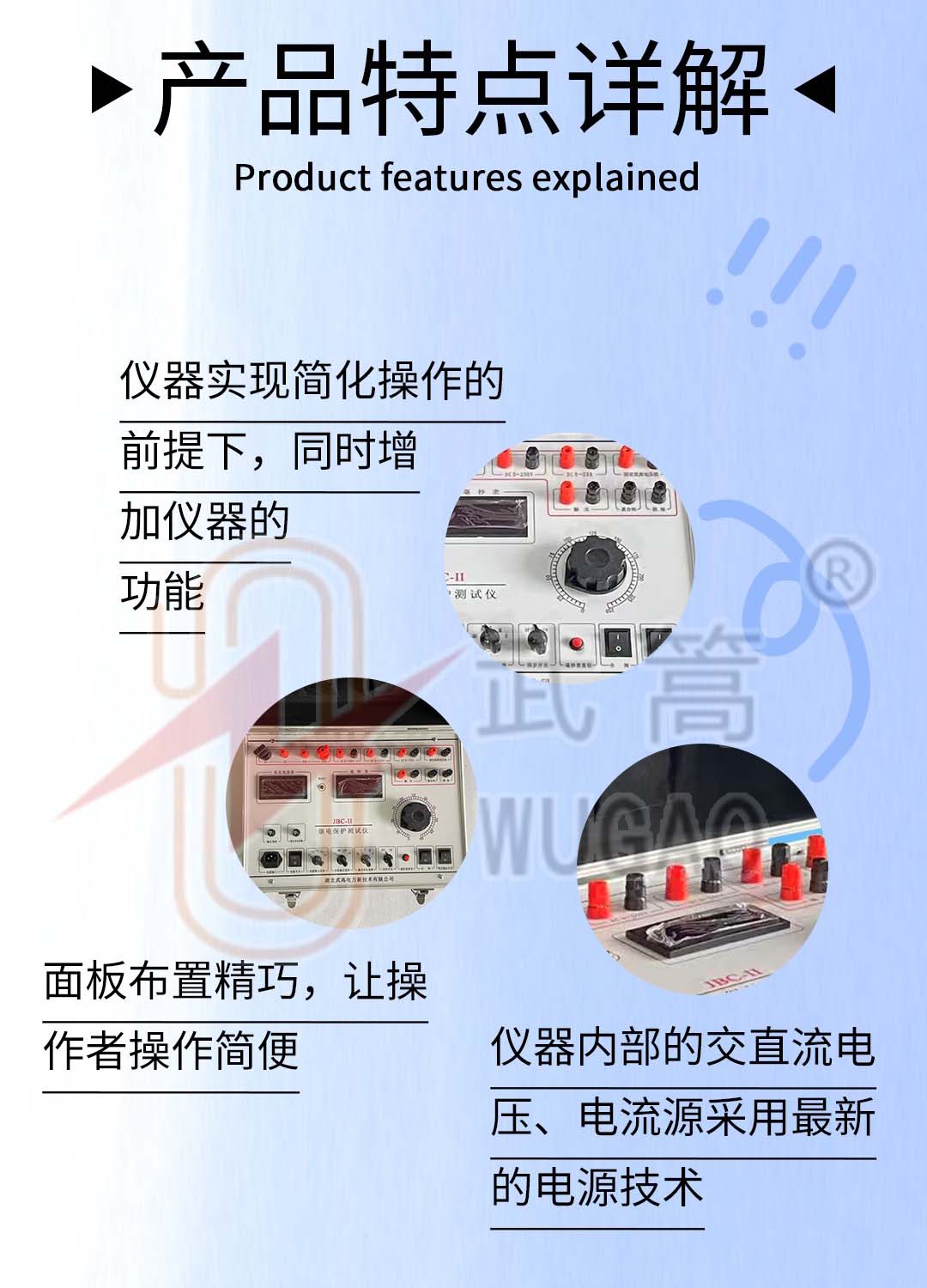

    JBC-II继电保护测试仪内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。


    产品功能 PRODUCT FUNCTION

    本仪器可对下述各种继电器或成组保护进行校验：

    （1）量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。

    （2）时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。

    （3）中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

    （4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

    （5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

    （6）其它各种非常见继电器。


    技术参数 Technical Parameter

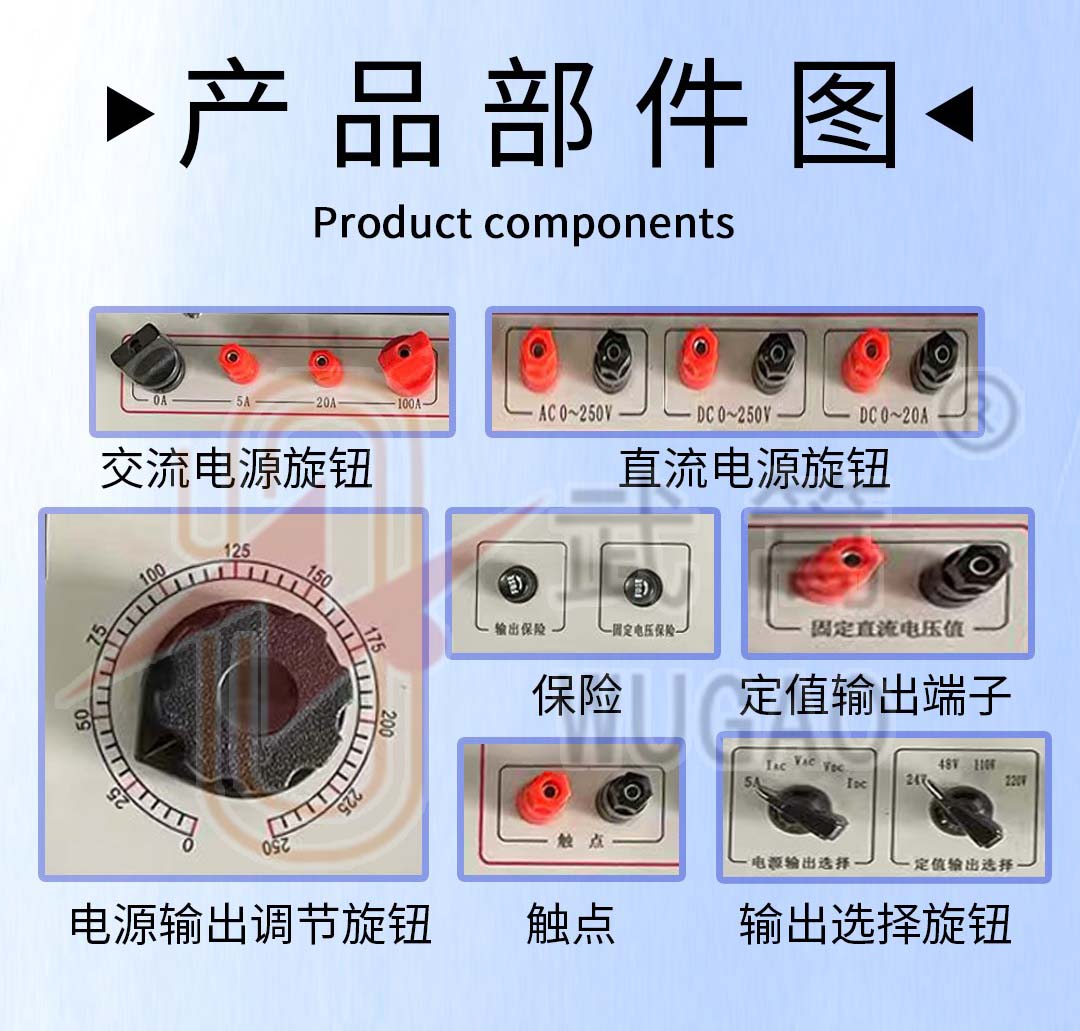

    1、输出特性

    交流电流：0～100A可调（可定做200A）

    0～20A 可调

    0～5A  可调

    交流电压：0～250V可调

    直流电流：0～20A可调

    直流电压：0～250V可调

    定值输出直流电压 24V  48V  110V  220V

    毫秒表时间：0～99.9999s（可根据用户要求改999.999s）

    分辨率：0.1ms

    2、仪器使用电源  AC220V±5％，50Hz±5％
