产品用途
主要适用于35kV及以下电力产品的雷电冲击电压全波试验，也可用于其它产品的冲击试验。
产品成套组成

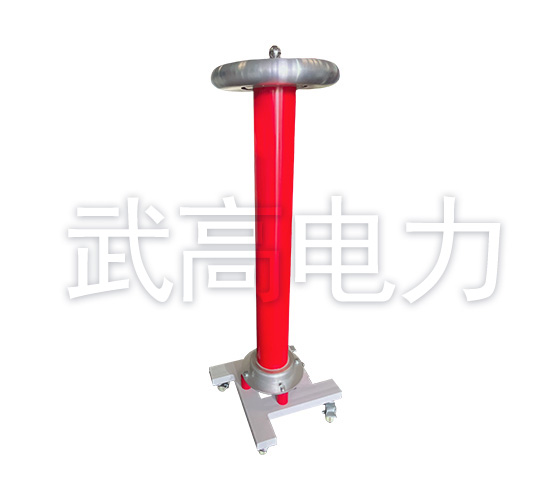

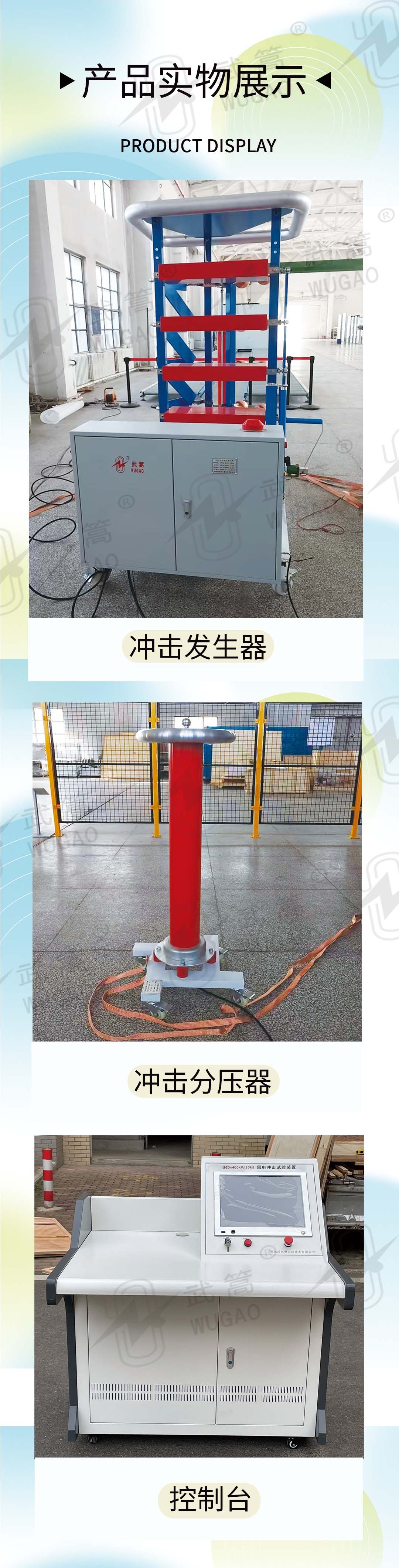

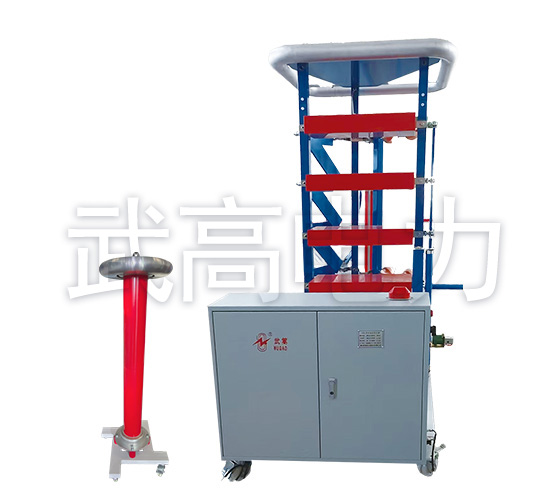

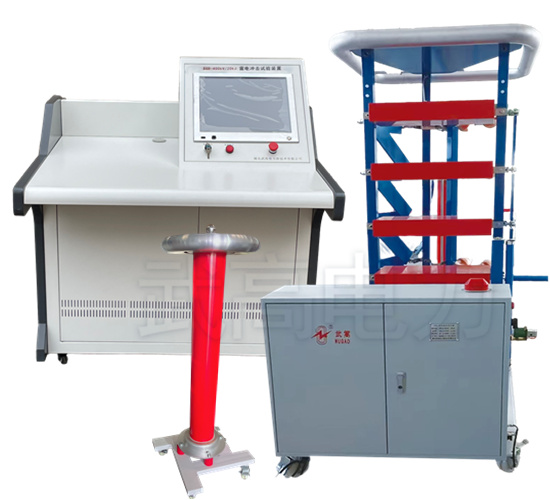

主要由冲击发生器本体、智能控制台、弱阻尼电容分压器组成。
输出波形
在3000pF（包含分压器）负荷电容下，可获得全波标准波形。
冲击装置额定参数
额定标称电压：400kV；额定级电压：100kV；额定能量：20kJ
客户服务热线
027-87409251
客户服务热线
13871255353
概 述 Overview
本雷电冲击电压发生器全自动试验系统装置主要适用于35kV及以下电力产品的雷电冲击电压全波,操作冲击电压全波及雷电冲击截波电压波形试验，也是瓷﹑玻璃﹑合成硅绝缘子和合成绝缘材料进行冲击耐受试验的专用设备,也可用于其它产品的冲击试验。使用环境为户内，海拔高度不超过2000米，环境温度-15℃～55℃，相对湿度不大于90%（假如相对湿度大于90％请停止工作和使用）。抗震能力：8级强度。安装使用地点：户内使用，固定式。
产品别称 Other name
冲击电压发生器，雷电冲击电压发生器试验装置，雷电冲击电流发生器，电压发生器试验装置
使用条件 Conditions of Use
本冲击电压发生器试验系统装置冲
3.1 海拔高度不超过1500m
3.2 环境温度：-15~+50℃
3.3 空气相对湿度：≤90%
3.4 安装使用地点：户内使用，可移动
3.5 必须设有一个可靠接地点，接地电阻≤0.5Ω!

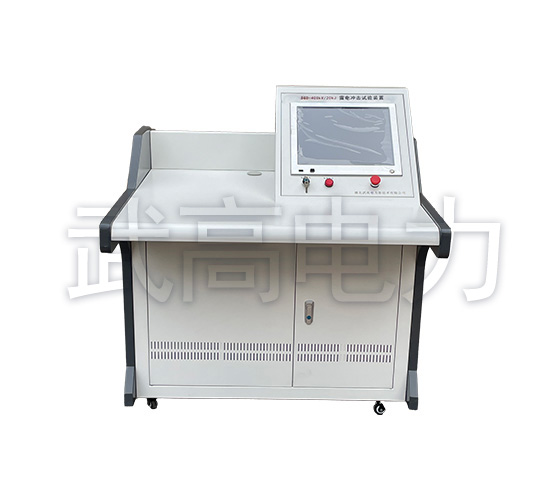

控制系统具备以下控制功能 The control system has the following control functions

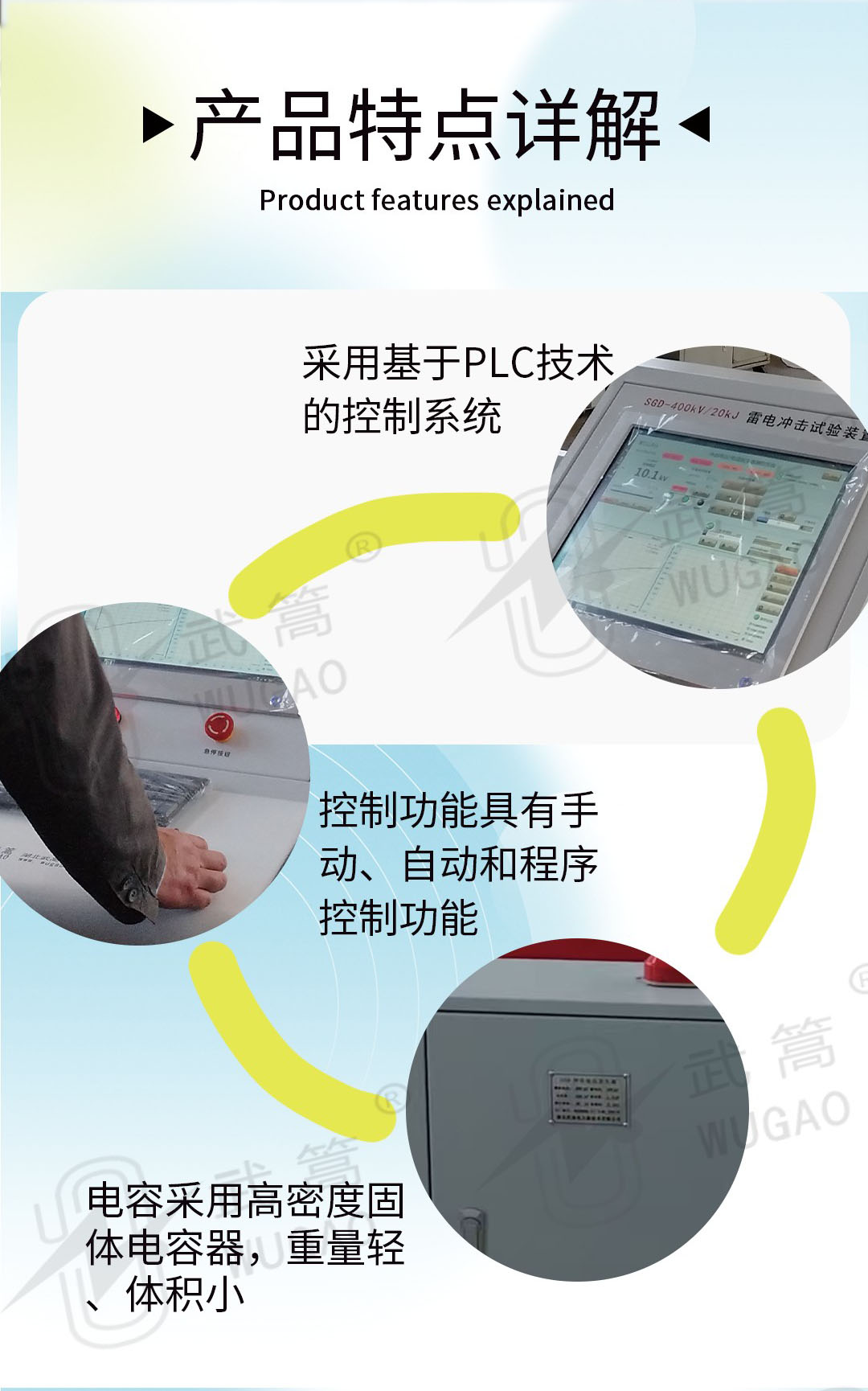

采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。
控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。
采用可控硅调压方式，具有充电电压反馈测量系统。
采用函数控制恒流充电方式，充电电压的稳定度可达到0.5%。
液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。
可由液晶面板直接输入充电电压和充电时间。
具有充电异常保护功能，可全自动或手动发出触发点火脉冲
冲击发生器工作状态的指示，如自燃、未触发、充电异常、充电稳定等。
设备主体及充电部分接地和接地解除控制。
可通过控制器上的按钮自动转换充电电压极性
可自动或手动控制充电电压的充电过程
可自动或手动响警铃报警
具有过电流和过电压自动保护
冲击装置额定参数 Rated parameters of impact device
额定标称电压：400kV
额定级电压：100kV
额定能量：20kJ
级电容：1μF，100kV（MWF-4×100kV-1.0μF）干式全绝缘封装
级数/级容量：4 /5kJ
输出波形：
在3000pF（包含分压器）负荷电容下，可获得全波标准波形。
A.标准雷电冲击全波电压波形
波头时间：1.2±30%μs
波尾时间：50±20%μs
过冲：小于5%
效率：不低于85%
说明 Explanation
