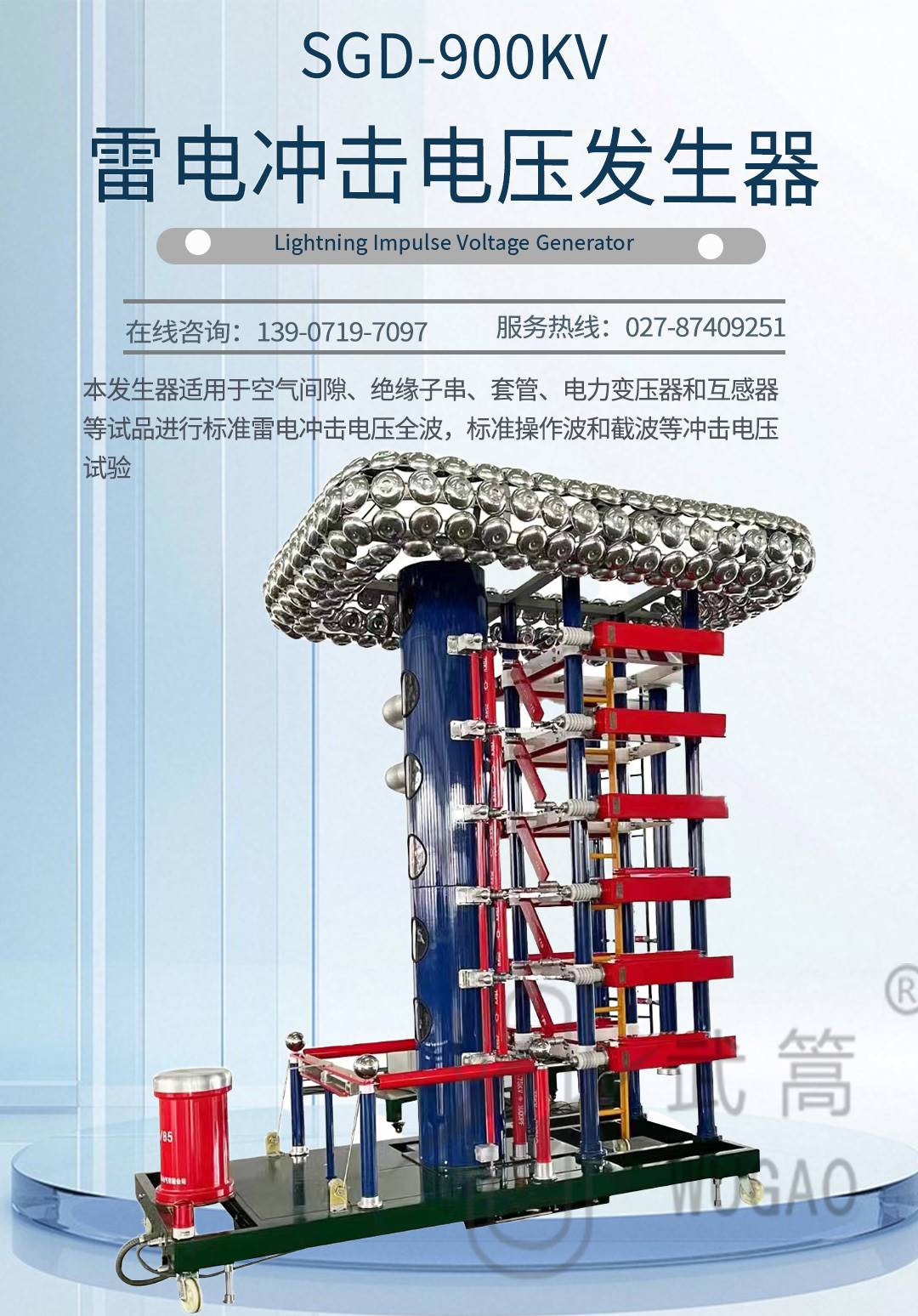

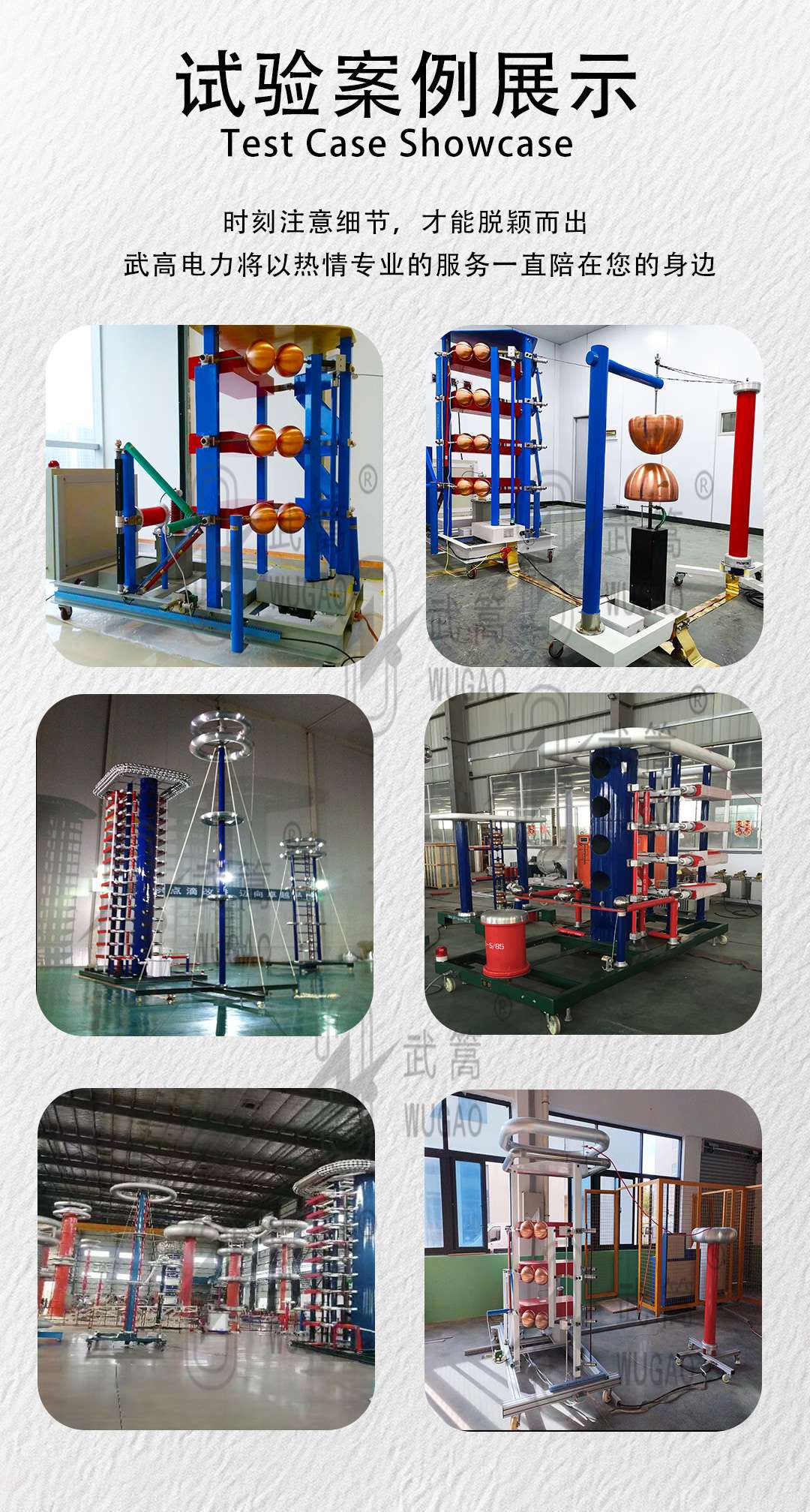

SGD-900KV雷电冲击电压发生器

产品用途

进行标准雷电冲击电压全波，标准操作波和截波等冲击电压试验。

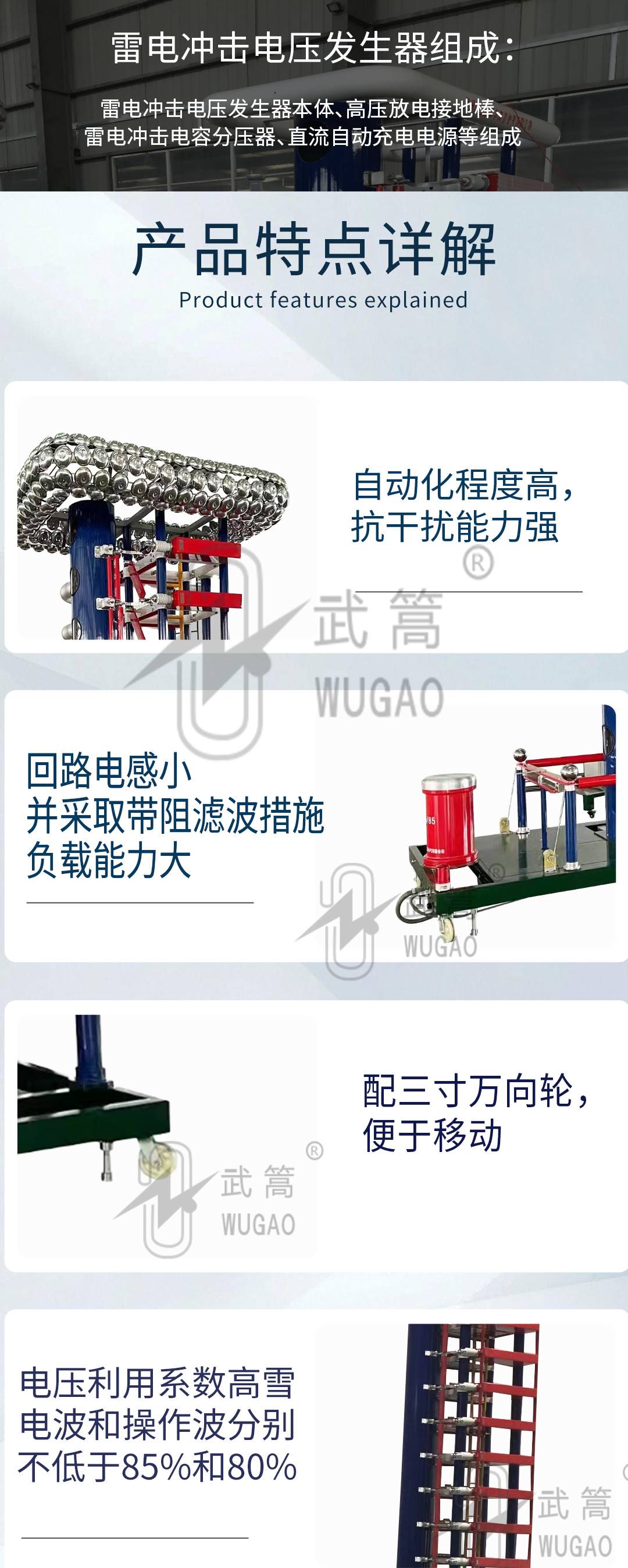

成套组成

雷电冲击电压发生器本体、高压放电接地棒、雷电冲击电容分压器、直流自动充电电源等组成。

遵循技术标准

冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

额定参数值

标称电压：±900kV。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770
QQ:1931151360
  • 产品介绍
  • 配置参数
  • 产品详情
  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    适用范围

    本发生器适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波，标准操作波和截波等冲击电压试验。


    一般使用条件

    海拔高度：£1000m

    环境温度：-5℃～＋40℃

    相对湿度：<90％

    最大日温差：25℃

    使用环境：户内

    无导电尘埃

    无火灾及爆炸危险

    不含有腐蚀金属和绝缘的气体存在

    电源电压的波形为实际正弦波,波形畸变率<5%


    遵循标准

    GB/T 311.1高压输变电设备的绝缘与配合

    GB/T 16927.1高电压试验技术 第一部分 一般试验要求

    GB/T 16927.2高电压试验技术 第二部分 测量系统

    GB/T 16896.1 高电压冲击试验用数字记录仪

    JB/T 7616 高压线路绝缘子陡波冲击耐受试验

    DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据

    ZBF 24001冲击电压试验实施细则


    雷电冲击电压试验设备装置配置清单


    序号

    供货范围

    单位

    数量

    备注

    1

    SGD-900KV冲击电压发生器本体

    套

    1


    2

    ZCD±150KV充电装置

    台

    1


    3

    RZF-900KV弱阻尼电容分压器

    台

    1


    4

    600kv陡化装置

    套

    1


    5

    600KV陡波电阻分压器

    台

    1


    6

    控制及计算机分析系统

    台　

    1　

    示波器美国泰克3012　　

    7

    打印机

    台

    1


    8

    二次控制、测量线

    套

    1






    系统额定技术参数

    1、标称电压：±900kV

    2、额定级电压：±150kV

    3、标称能量：20.25kJ

    4、冲击总电容：0.05微法(单台脉冲电容器0.6微法/75千伏，共12台).

    5、总级数：6级

    6、标准波形参数：

    (1) 标准雷电冲击电压全波，±1.2/50ms电压利用系数>85％（空载300PF时大于90％）；

    (2)陡波：＞1000KV/uS＜1500KV/uS，

    冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

    7、最低输出电压大于10％标称电压

    8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。


    900kV冲击技术方案点击下载.pdf


    使用说明

    ☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
    ☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
    ☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
