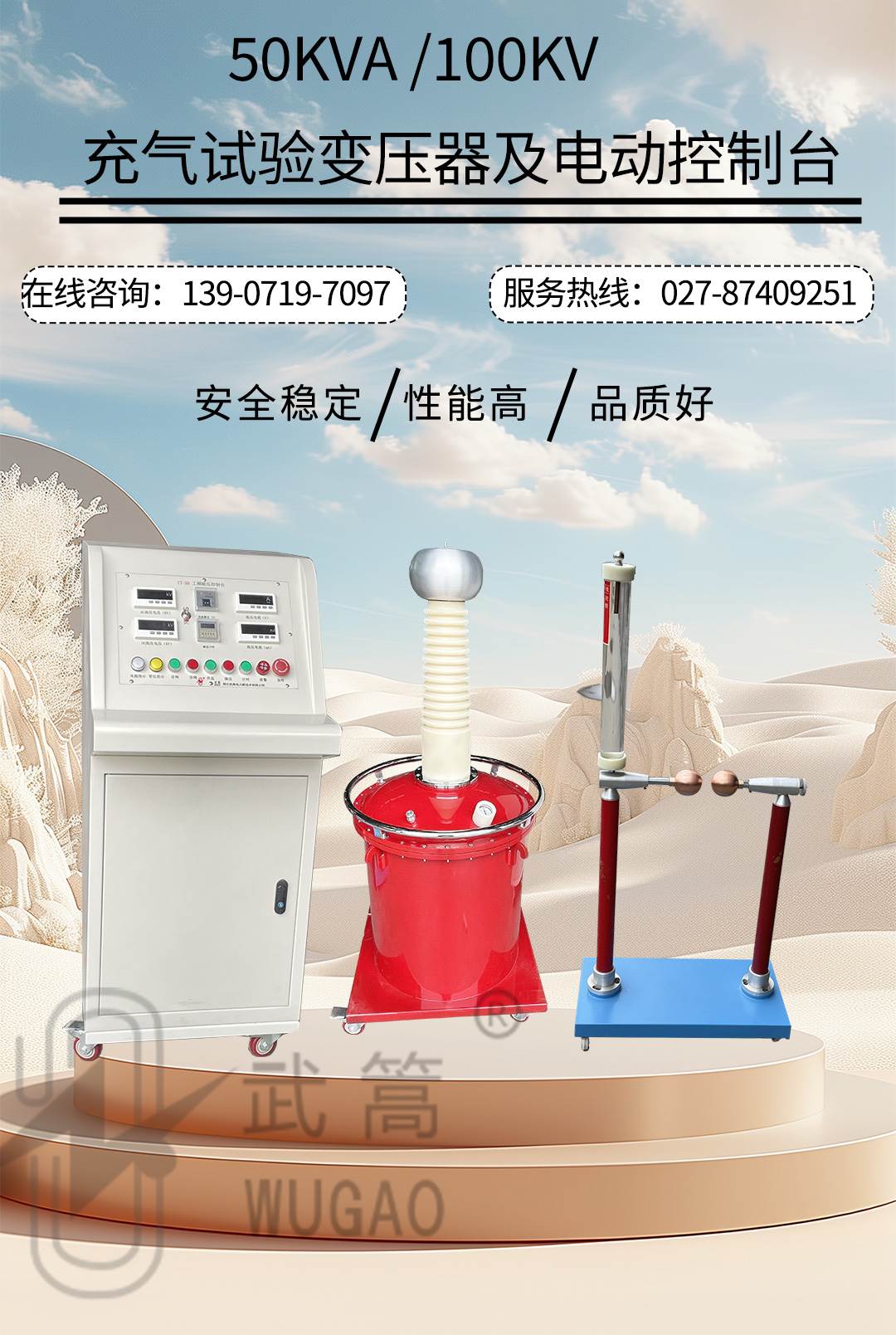

YDQ-50KVA100KV充气试验变压器及电动控制台





产品用途

对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

适用范围

适用于电力系统、工矿企业、科研部门等。

成套设备

由充气式试验变压器、电动控制台及放电保护球间隙组成。

产品参数

容量：50KVA 输出电压：100KV

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

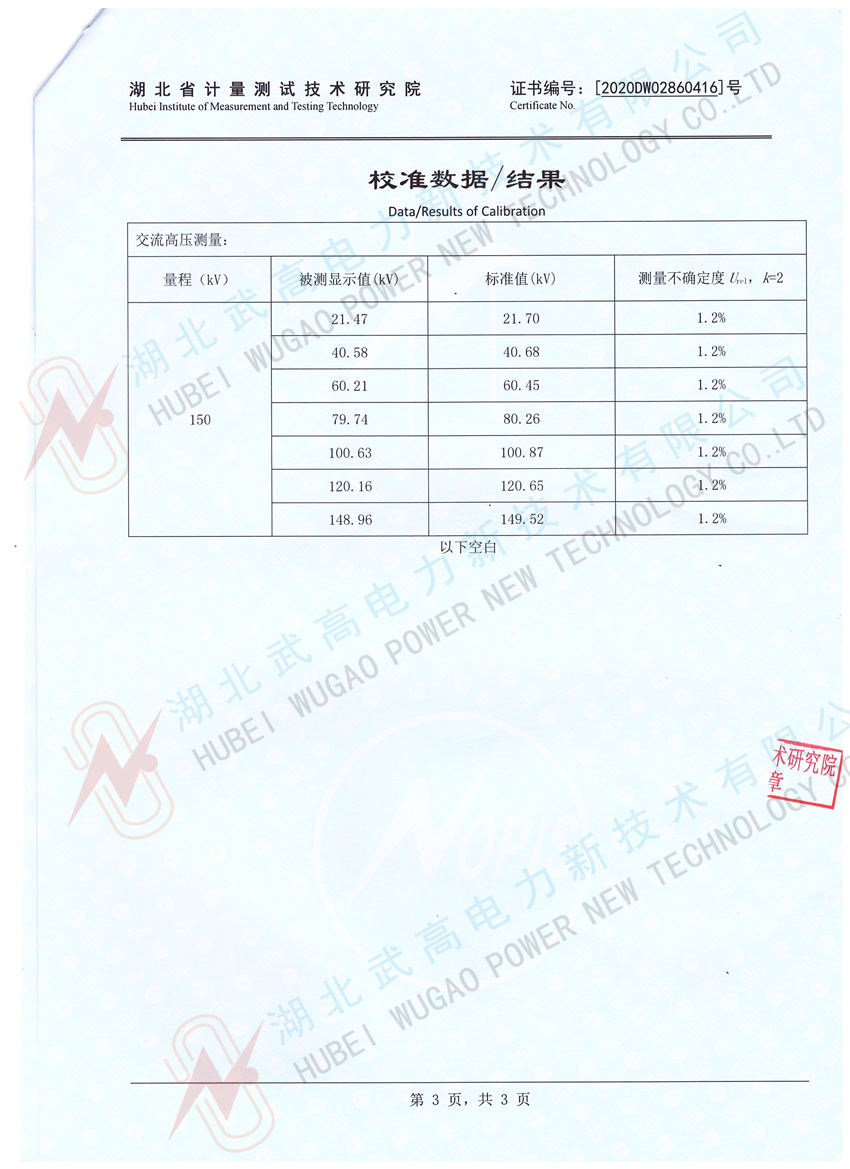

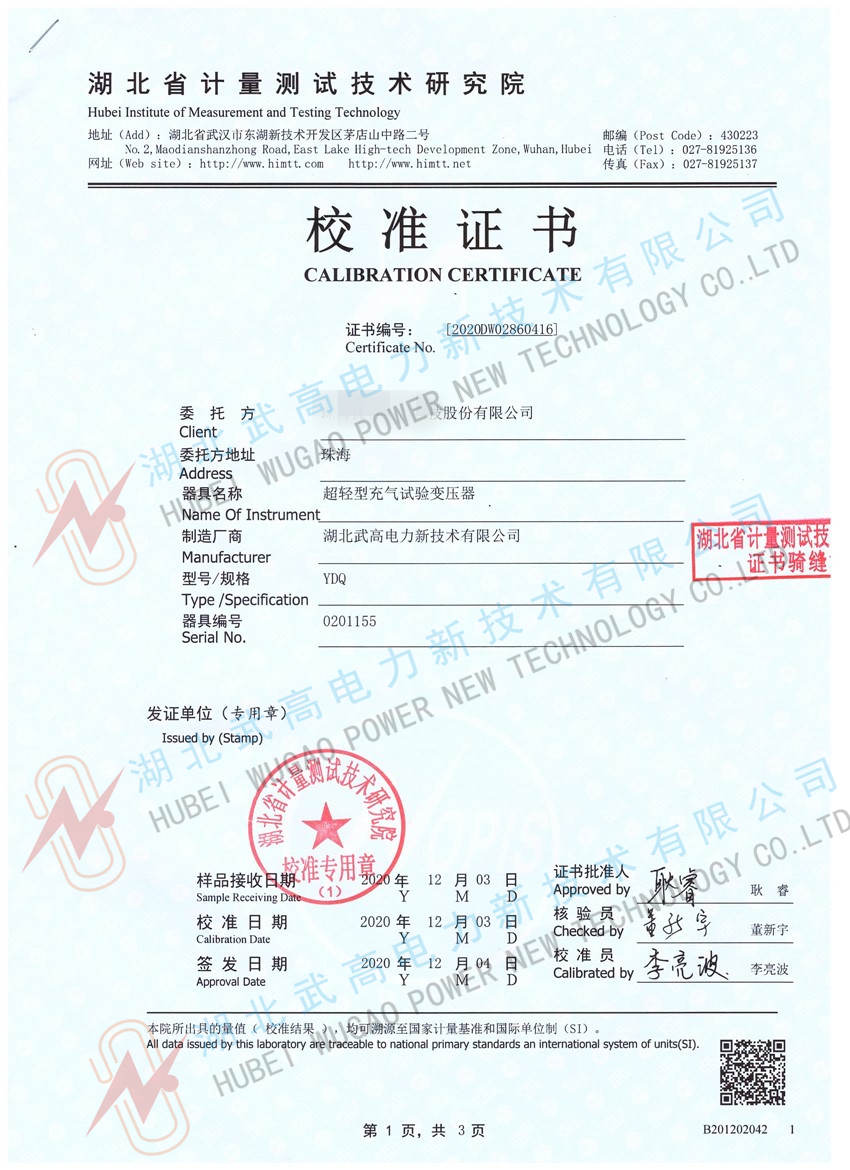

质检证书
操作视频
使用说明
技术方案
故障处理

概述 Overview

YDQ本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品名称 Product Name

充气试验变压器及电动控制台、工频耐压成套试验装置等。

成套组成 Complete Set Composition

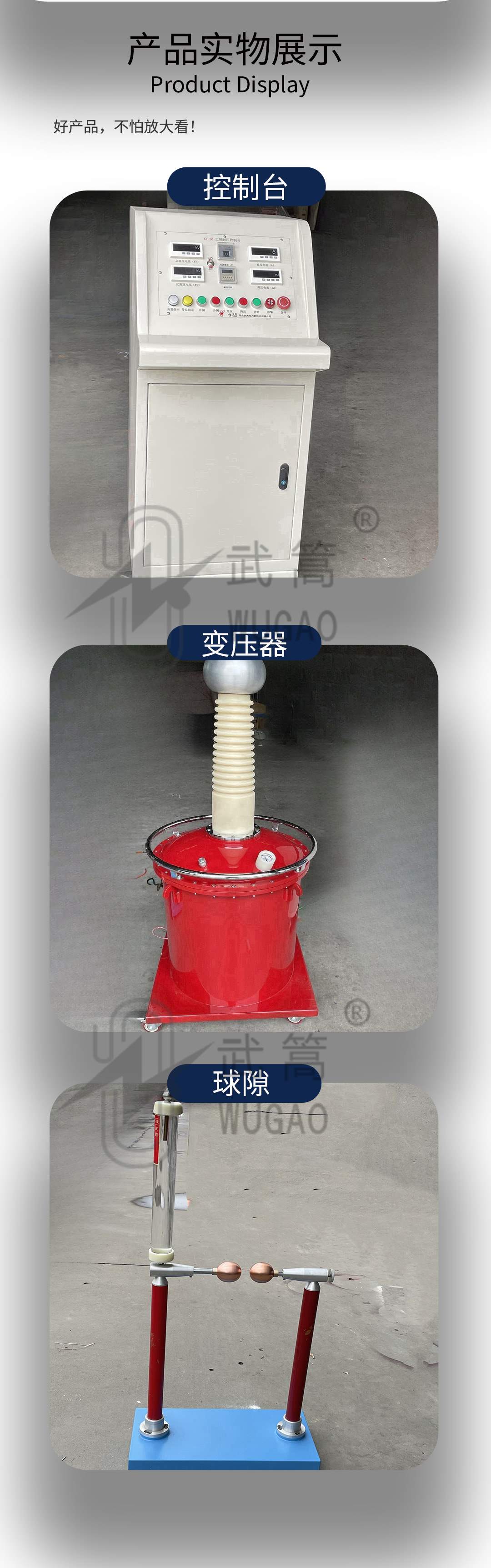

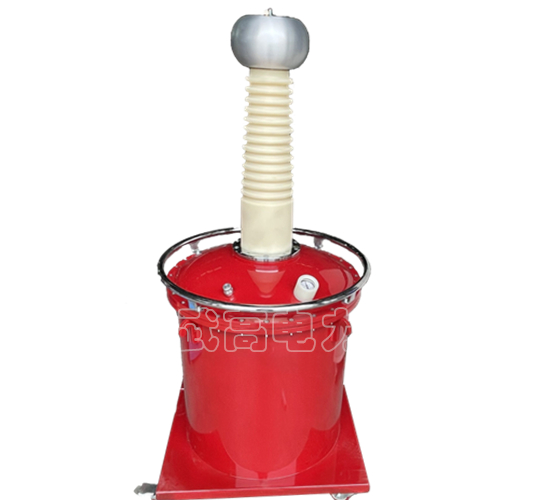

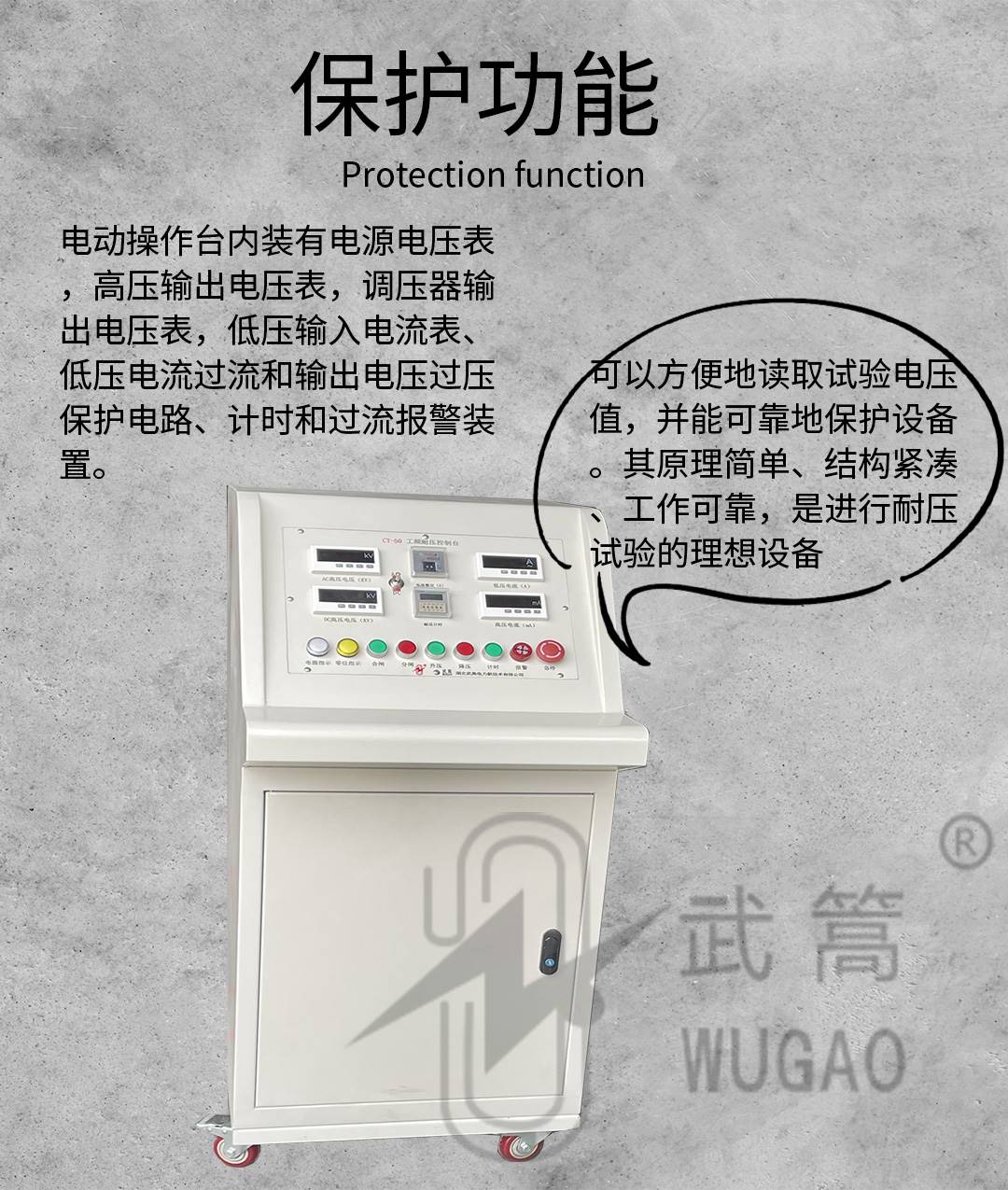

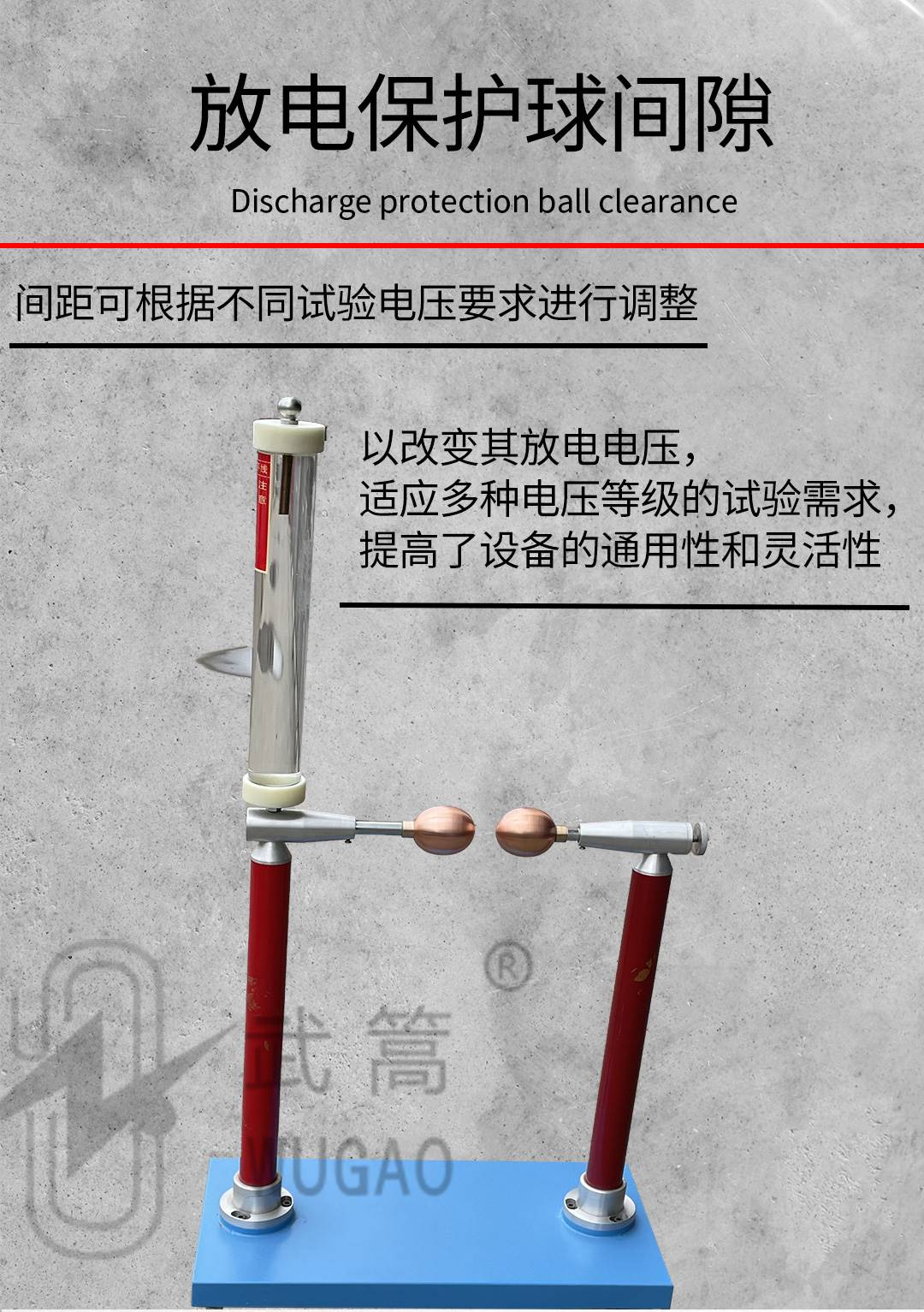

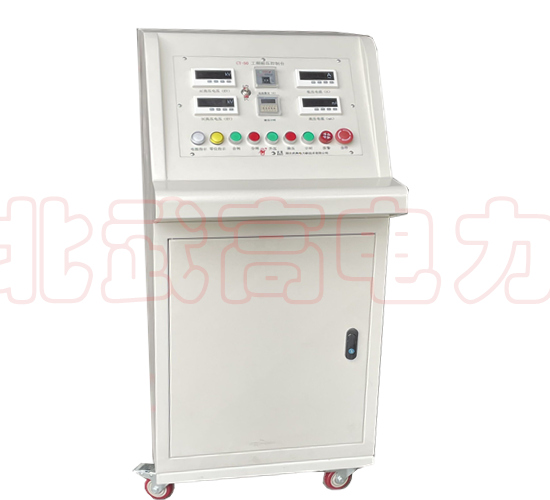

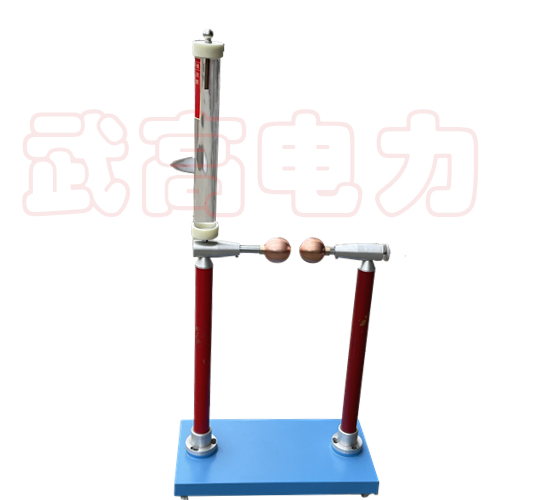

本套设备由充气式试验变压器、电动控制台及放电保护球间隙组成。

YDQ系列轻型交流试验变压器参数

YDQ series lightweight AC test transformer parameters

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	380	53	500	10
YDQ-30/50	30	50	600	380	79	500	10
YDQ-50/50	50	50	1000	380	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	380	53	1000	10
YDQ-30/100	30	100	300	380	79	1000	10
YDQ-50/100	50	100	500	380	132	1000	10
YDQ-20/150	20	150	133	380	53	1000	10
YDQ-30/150	30	150	200	380	80	1000	10
YDQ-50/150	50	150	333	380	132	1000	10
YDQ-100/150	100	150	667	380	263	1000	10
YDQ-50/200	50	200	250	380	132	1000	10
YDQ-100/200	100	200	500	380	263	1000	10
YDQ-150/200	150	200	750	380	395	1000	10
YDQ-200/200	200	200	1000	380	526	1000	10
YDQ-300/200	300	200	1500	380	790	1000	10
YDQ-50/300	50	300	170	380	132	1000	10
YDQ-100/300	100	300	333	380	263	1000	10
YDQ-150/300	150	300	500	380	395	1000	10
YDQ-200/300	200	300	667	380	526	1000	10
YDQ-300/300	300	300	3000	380	790	1000	10
